變頻器（VFD）是控制交流感應電機速度的電子設備。在研究它的工作原理以及如何使用它之前，我們先了解電機控制器的歷史以及電機本身的工作原理。

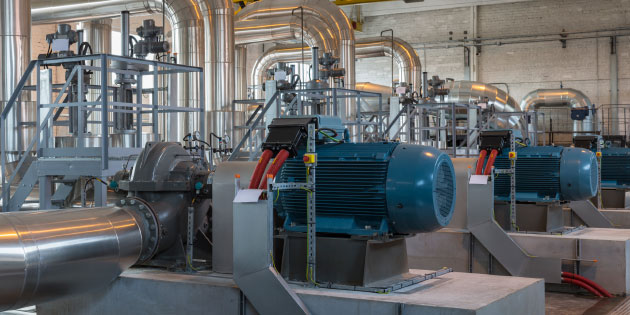

工業應用經常需要控制電動機的速度。幾乎所有電機運行都受益于對速度的控制。不僅可以從總體上改善流程, 而且為許多特殊情況（特別是使用泵和風機）節約巨大的能源。

在電子控制器出現之前，電機的控制方式多種多樣，例如通過使用一系列電阻器控制直流電機上的勵磁電流，或使用其他電機。當20世紀50年代第一代功率半導體晶閘管問世時，就可以通過相位控制來控制直流電機的電樞電壓，從而控制其速度。這些直流驅動器至今仍在生產和廣泛使用。

然而，控制交流感應電機（又稱異步電動機）的速度一直是個難題。 直流電機通常有兩個繞組（勵磁和電樞繞組）以及電刷和換向器，而交流電機有一個簡單的固定繞組（定子）和一個轉子。轉子通常由在鐵芯中澆鑄鋁或銅形成的導體組成。沒有電刷或換向器。因此更便宜、更簡單、更可靠。這種結構構的電機是工業中使用最多的電機。 那么它們是如何工作的，它們?yōu)槭裁葱枰冾l器?

讓我們先看一個三相變壓器，如圖-1所示：圖-1 三相變壓器

如果將變壓器繞組連接到三相交流電源，則正弦電流將在初級繞組中流動。電流將在變壓器的鐵芯中感應出磁通量，該磁通量會隨著所施加的電壓（以及電流）交替變化而上升和下降，通常取決于電源系統，頻率為50或60 Hz。

然后，變化的磁通量將在次級繞組中感應出電壓，并且如果連接了負載（或者即使繞組短路在一起），也會有電流流過。 初級和次級繞組的匝數比將決定初級電壓和次級電壓的比值，這就是變頻器如此有用的原因。

現在想象一下，我們將繞組卷起來，在它們之間留一個小氣隙，然后讓次級繞組（現在稱為轉子）自由移動。 這是感應電動機的基礎，如圖2所示。圖-2 交流感應電動機截面

因此，將三相電源連接到初級繞組（現在稱為定子）時，我們像以前一樣具有變壓器作用，并且電流在轉子（次級）繞組中流動。 如上所述，如上所述，轉子通常由鐵芯內的鑄造導體組成，鐵芯的兩端各有一個短路環。由于這種結構看上去有點像圓形籠子（當然不考慮鐵心?。?，因此有時將電動機稱為鼠籠電機。 在圖2中，導體垂直于該圖，短路環未顯示。

圖-3 典型的電動機結構。

圖-3 感應電動機切面圖

現在，如果我們有一個磁場和一個電流，我們就會得到一個力，根據弗萊明的左手定律，這將使轉子轉動，所以我們就有了一個電動機。但是，隨著電機的加速，它開始“追趕”磁場，該磁場實際上以三相電源的頻率繞定子旋轉-交替-旋轉?，F(xiàn)在，只要磁場不斷變化，我們就能得到變壓器的作用。變壓器只能與交流電一起使用。因此，如果轉子追上電源，則不再有變化的磁場，因此就沒有變壓器作用，也沒有轉子電流和轉矩了。因此，標準感應電機將始終比供電頻率稍慢一些。這種速度差稱為滑差。當感應電機加載時，滑差會稍微增加，會得到更大的電流，電機轉動帶動負載。因此，電機的速度基本上取決于所施加的頻率。在簡單的感應電機應用中，該速度通常比同步速度（無轉矩時）低幾個百分點。

將繞組或磁極的數量加倍，可以降低速度。 因此，以50（60）Hz電源運行的帶有一對極的電機（兩極電機）將以每秒48（58）轉或2880（3480）rpm的速度運行。 因此，最常見的四極電機以1440（1740）rpm的速度運行。也有六極和八極電機，在特殊應用中需要使用特殊電機來滿足要求。

圖-4顯示了交流感應電動機的經典轉矩/速度關系。

圖-4 交流感應電動機的轉矩/速度特性

因此，如果要控制電機的速度，則需要改變應用頻率。但是，如果我們?cè)O(shè)法改變頻率，則也需要注意電壓，因?yàn)槎ㄗ又械膭?lì)磁電流取決于電壓隨時間的積分。即正弦波曲線下的面積。 如果降低頻率，則正弦波的周期或長度會增加，因此其下方的面積也會增加，從而導致電機中過大的勵磁電流。因此，如果我們降低頻率，我們還必須按比例降低施加到電動機上的電壓。

在下一篇文章中，我們將討論如何使用變頻器。

在上一篇文章中，我們看到交流感應電機的運行速度取決于所施加的頻率，但速度略有降低，稱為滑差。 為了控制電機速度，我們將需要改變?cè)擃l率，并控制施加的電壓以保持最佳的磁通量或磁場。

幾乎所有的變頻器都是交流電源供電，使用整流器將其轉換為直流，然后使用逆變器將其轉換為變頻電源。 逆變器是其中的關鍵部分，因此有時將變頻器簡稱為逆變器。

逆變器和小功率整流器都依賴于現代功率半導體，這些功率半導體可以切換并傳導高電壓（例如電源電壓）和數百安培的電流。 它們還需要功能強大的微處理器來控制它們。 這些組件在過去三十年左右才以合理的價格和可靠性得到廣泛應用，因此交流變頻器是一種相對較新的工業產品。

它們是如何工作的?

讓我們從整流器開始。圖-5所示三相整流器由六個二極管組成，分別連接到電容和電阻，電阻作為簡單負載。

圖-5 帶電容器和電阻器負載的三相整流器

二極管僅在一個方向上（在其指向的方向上）導通; 電容器像電池一樣儲存能量，電阻作為負載。如果將三相電源連接到左側的輸入，我們將開始向電容器中注入電流，并且電壓會升高，導致電流流入電阻。可以通過一個上面的二極管，電容器/電阻再通過一個下面的二極管由一相到另一相的路徑傳導。

在穩定狀態下，電容器上的電壓非常接近輸入正弦波電壓的峰值?，F(xiàn)在，僅當輸入電壓高于電容器電壓時，二極管才會導通。因此,有一個短的電流脈沖依次流過每個二極管，從而導致如圖所示，在三相的每相中均具有特征性的“雙峰”波形。如果我們使用單相電源，則只需要四個二極管，并且每半個周期將獲得一個峰值，因此我們需要一個更大的電容器來保持電壓峰值中的間隙。

在單相或三相系統上，這些電流脈沖可能會對電源產生影響，我們將在后面介紹。 但是，我們現在在電容器上有一個相對平滑的直流電壓。 如果我們拆下電阻，然后連接逆變器，它看起來就像是變頻器（圖6）。由于直流部分連接整流器和逆變器，因此直流部分有時稱為直流鏈路。

圖-6 變頻器功率部分

現在繼續， 我們有六個絕緣柵雙極晶體管（IGBT）。 這些模塊開關速度非?？?。 它們具有并聯的二極管，其原因?qū)⒆兊蔑@而易見。

現在，我們可以導通上下IGBT，并通過電機任何兩相連接提供電流回路。 要導通IGBT，我們只需向柵極施加幾伏電壓（此處未連接）。 然后，IGBT沿箭頭方向?qū)ā?根據我們導通的IGBT，我們可以通過電機創建正向或負向電流路徑。 因此可以從DC變成AC。

我們不會導通同一組上下兩個IGBT，因?yàn)檫@會將直流母線造成短路。相反，如果我們以嚴格控制的順序打開和關閉IGBT，則可以在電動機繞組中建立三相電流。如果我們改變打開和關閉IGBT的時間，則可以控制此電流。這是因?yàn)殡姍C(jī)電流變化不是很快，因此通過增加和減少“接通”時間，我們可以選擇在電機中以幾乎任何希望的頻率建立正弦波電流。 當然，這是我們要控制電機速度的方法。使用相同的技術，我們可以控制有效電壓，進而控制磁場。

這種開/關時間控制稱為脈沖寬度調制（PWM），在圖7中簡化顯示。 接通和斷開六個IGBT的開關為電機提供了電流路徑，并允許三相正弦波電流流過，從而以所需的速度旋轉電機。

圖-7 脈沖寬度調制

如果我們每秒將IGBT開關幾千次（通常在4至16kHz之間），我們可以建立一個相當不錯的電流波形，如圖8所示。

圖-8 電機上的電壓和電流

注意，輸出電壓由許多脈沖而不是一個正弦波組成。 電機將電流平滑為鋸齒狀的正弦波，但電壓仍由IGBT的PWM波形組成。 這可能會引起問題，我們將在后面討論。然而，電機可以接受鋸齒狀電流，并以所需的速度轉動。由于電機功率因數，電機電流與“平均”電壓不同步。

那么，逆變器中的二極管在做什么呢？ 好吧，電機中的電流不會很快變化，因此，當我們關閉IGBT時，電流需要持續流動，否則會出現問題。 二極管通過接通或換向電流自動提供該電流路徑。 因此命名為換向或飛輪二極管。

逆變器非常難以控制-被描述為等待發生的短路，但是現代功率半導體非常堅固，而且快速，強大的數字信號處理器可對通斷進行可靠，精確的控制。

順便說一下，變頻器的電源部分都連接到了交流電源，并使用工業三相電源在300V（帶有230V AC輸入）到600-900V的DC電壓下工作。 因此，控制電路，用戶界面和電源部分之間的內部隔離至關重要。

在下一篇文章中，我們將研究變頻器的實際設計，其中包括保護，冷卻和用戶接口等。
