我們通?？刂谱冾l器作為一個更大的控制系統的一部分，所以我們對負載或電機的實際轉速不是很感興趣，更多的則是它們提供些什么。即使是在一個簡單的應用，如冷卻風扇，風扇的速度也并不重要，產生的氣流或溫度才是我們在意的。因此，風扇的速度被調整（手動控制或作為整個控制系統的一部分）只是為了得到我們想要的結果。

然而，在一些應用中，控制電動機的轉矩是非常有用的。轉矩是線性力矩在轉動時的對應計量；在給定的速度下，轉矩越大，功率就越大。轉矩、轉速和功率的關系如下：

功率= 轉矩× 轉速× 2π/60

其中速度單位為rpm。電氣和機械損失也必須考慮在內。在電動機中，產生的轉矩是磁通量（磁化電流）和負載電流的乘積。如果你有磁通，那么當你給電機加載時，負載電流上升，轉矩增加。

對于控制轉矩的變頻器，必須測量電機的總電流，然后分離負載電流和磁化電流，并在磁化電流不變的前提下，調整電機轉速以保持恒定的負載電流。不像一個簡單的頻率控制器，這是一個閉環控制系統；也就是說，我們有一個設定點，或我們想要的值，和一個實際值，在這種情況下，轉矩是從負載電流和磁化電流計算出來的。變頻器比較兩者并相應地調整輸出頻率。所以它像任何閉環系統一樣，有增益和積分因子，用于穩定控制系統，這在前幾篇文章有講述。

轉矩控制可以工作在V/F變頻器上，但是在矢量變頻器上更加有效。上一篇關于矢量控制的文章解釋了轉矩和磁通控制是矢量控制系統中的關鍵部分，所以轉矩控制非常有意義。在矢量控制的設置中，我們可以進行各種調整來穩定轉矩控制，盡管這通常不是必需的。

其中一個重要的因素是讓變頻器知道負載的轉動慣量。如果我們試圖控制高慣量系統（如飛輪）的轉矩，控制參數（增益、積分因子）將不同于小型繞線機系統。向變頻器提供此信息的通常方法是輸入電機與負載慣量的比率。這是一個很難計算甚至猜測的數字，但是通過調整它（在高慣量應用的情況下向上調整），可以很容易地提高系統的穩定性。

具有綜合矢量控制的變頻器（如P2）可以在轉矩控制中運行。那么什么時候使用轉矩控制呢？一個簡單的例子是我們想要控制張力的地方，如圖1所示。

圖1 退繞機和纏繞機

例如，如果我們在卷繞織物，我們希望在卷繞機上保持恒定的張力；如果直徑恒定，轉矩控制就可以做到這一點。我們測量或計算出繞輥直徑，然后可以相應地調整轉矩設定點。在卷繞機應用中，通常會設置一個速度限制，因為如果材料耗盡或斷裂，變頻器會試圖通過加速來保持轉矩，這就很糟糕又很刺激了。

有時我們在稠度變化的攪拌機應用中使用轉矩控制，我們希望盡快運行攪拌機，但隨著混合物變稠，速度可能會減慢。

變頻器通常在速度控制下運行，但有轉矩限制；如果負載意外上升，轉矩控制將取代速度控制，并根據情況相應地進行控制。這可以保護變頻器和電機在這個過程免受過載的損壞。這功能也可用于替換機械上相同功效的“安全銷”。記住，在任何時候你都可以控制轉矩或速度，但不能同時控制兩者。

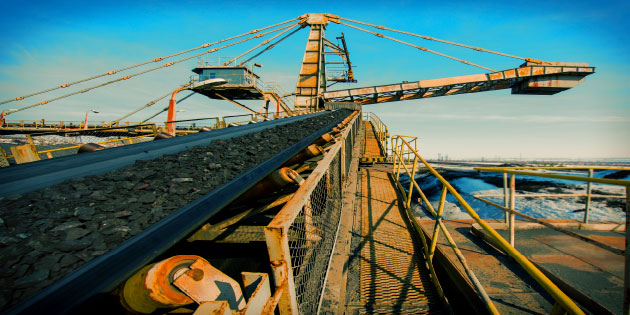

轉矩控制的另一個應用是多個變頻器機械連接，我們希望通過電機分擔負載。舉一個例子，一個帶有多個變頻器和電機的長距離輸送機，如圖2所示。

圖2 多電機輸送系統

在這里，我們以正常的速度控制方式運行第一個電機，并從該變頻器獲取一個模擬輸出值，設置為指示輸出轉矩，并將其連接到下一個變頻器，再以轉矩控制方式運行該變頻器?，F(xiàn)在兩個變頻器應該以相同的轉矩運行，因此功率相同（假設速度和縮放比例相同）。后續變頻器可以用類似的方式連接。

使用英泰變頻器，可以更輕松地使用主從連接一起運行變頻器。只需使用標準以太網電纜將變頻器連接在一起。如果連接兩個以上的變頻器（最多63個驅動器），則需要一些T形連接器來連接電纜。現在將從機變頻器上的地址更改為非默認地址，并將從機變頻器置于從屬模式（P-12或P1-12）。在最簡單的模式下，所有變頻器都可以實現，只要有啟用信號，從機將以與主機相同的速度運行。您還可以縮放信號，使變頻器以主速度的不同百分比運行。

P2變頻器具有附加功能，允許使用連接到從機的電位計微調各個從機速度。根據設置，速度可以加、減或乘。欲了解更多信息，請在網站內查看應用說明AN-ODP-2-027。

至于轉矩控制，同樣，通過P2，我們可以設置主從系統，以便從機變頻器的轉矩由主機變頻器控制。

因此，盡管變頻器的轉矩控制應用有點專業，但轉矩共享是確保多個變頻器分擔負載的一種非常有用的方法，英泰變頻器的主/從系統使這一點的設置非常簡單。
